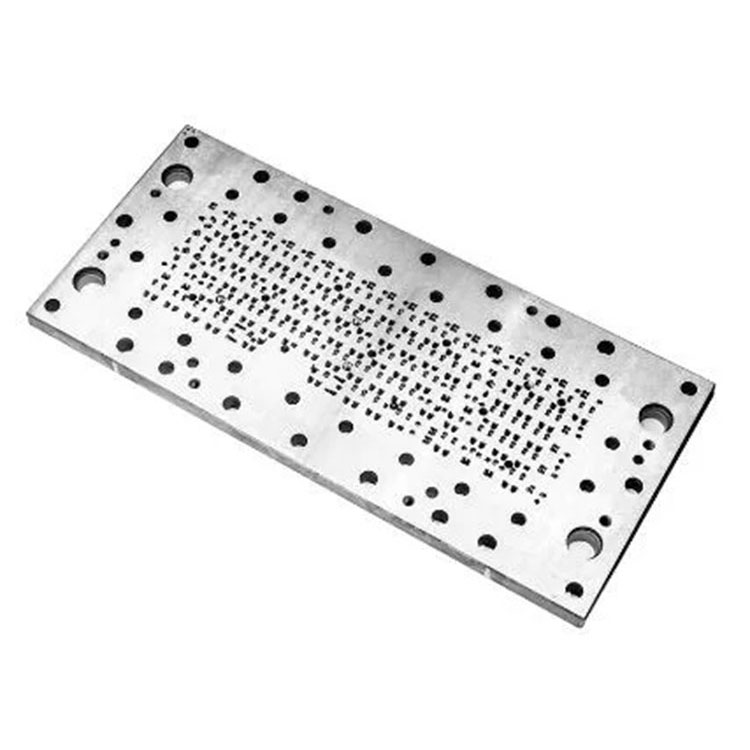

मुद्रांकन मोल्ड प्रेसिजनले कसरी औद्योगिक धातु निर्माणको गुणस्तरलाई आकार दिन्छ?

मुद्रांकन मोल्डअटोमोटिभ, एयरोस्पेस, उपकरण, इलेक्ट्रोनिक्स, हार्डवेयर, र संरचनात्मक कम्पोनेन्ट निर्माणमा प्रयोग हुने कोर उत्पादन उपकरण हो। यसले आयामी शुद्धता, सतह परिभाषा, र धातु मुद्रांकन प्रक्रियाहरूको पुनरावृत्तिलाई नियन्त्रण गर्दछ। आधुनिक औद्योगिक इकोसिस्टमहरूमा जहाँ उच्च-भोल्युम उत्पादन स्थिरता र प्रक्रिया स्थिरतामा निर्भर हुन्छ, स्ट्याम्पिङ मोल्ड आधार बन्छ जसमा उत्पादन स्केलेबिलिटी र गुणस्तर आश्वासन बनाइन्छ।

यस लेखको उद्देश्य स्ट्याम्पिङ मोल्ड परिशुद्धताले गुणस्तर, उत्पादन जीवनचक्र, र निर्माण कार्यसम्पादनलाई कसरी प्रभाव पार्छ भनेर जाँच्नु हो। प्राविधिक स्पेसिफिकेशन विश्लेषण, संरचनात्मक ब्रेकडाउन, र प्रक्रिया-उन्मुख मूल्याङ्कन मार्फत, यो सामग्रीले खरिद विशेषज्ञहरू, औद्योगिक इन्जिनियरहरू, र स्ट्याम्पिङ उपकरण प्रदर्शनको पछाडि निर्णायक संयन्त्रहरू बुझ्न खोज्ने विश्वव्यापी खरीददारहरूको लागि एक व्यापक सन्दर्भ प्रदान गर्दछ। गहिराइ र संरचनात्मक स्पष्टता सुनिश्चित गर्न छलफललाई चार प्रमुख नोडहरूमा विस्तार गरिएको छ, सामग्री चयन, मेकानिकल कन्फिगरेसन, प्रक्रिया शुद्धता, दैनिक अनुप्रयोग विचारहरू, र सोर्सिङका लागि मुख्य मूल्याङ्कन चेकपोइन्टहरू समावेश गर्दछ।

स्ट्याम्पिङ मोल्डमा सामान्यतया डाइ प्लेटहरू, पंचहरू, स्ट्रिपर प्लेटहरू, गाइड पिलरहरू, बुशिंगहरू, स्प्रिङहरू, ब्याकिङ प्लेटहरू, र फास्टनरहरू हुन्छन्। मेटल शीटको नियन्त्रित विरूपणमा प्रेस बल स्थानान्तरण गर्न सक्षम समन्वय संरचनाको रूपमा पूर्ण असेंबली कार्य गर्दछ। सटीक मेसिनिंग, गुहा ज्यामिति नियन्त्रण, सहिष्णुता अनुशासन, र प्रकार-विशिष्ट कन्फिगरेसनहरू (एकल-प्रक्रिया, प्रगतिशील, स्थानान्तरण, कम्पाउन्ड) प्रत्येक मुद्रांकन चक्रको स्थिरता निर्धारण गर्दछ।

तल एक समेकित प्यारामिटर सन्दर्भ तालिका हो जुन मानक औद्योगिक-ग्रेड स्ट्याम्पिङ मोल्ड कन्फिगरेसनहरू सामान्यतया पाना-धातु उत्पादन वातावरणहरूमा प्रयोग गरिन्छ:

यी प्यारामिटरहरू परिभाषित संग, प्रत्येक पछिल्ला खण्डले स्ट्याम्पिङ मोल्ड भित्रको सटीक इन्जिनियरिङले भरपर्दो औद्योगिक उत्पादनमा कसरी अनुवाद गर्छ भनेर अन्वेषण गर्दछ।

कसरी सामग्री निर्माण र संरचनात्मक अखण्डता प्रभाव मुद्रांकन मोल्ड प्रदर्शन

स्ट्याम्पिङ मोल्ड कार्यसम्पादन ईन्जिनियरिङ् फाउन्डेसनबाट सुरु हुन्छ: सामग्री, थर्मल प्रक्रियाहरू, र उपकरणको आन्तरिक वास्तुकला। उच्च-अन्त औद्योगिक मोल्डहरूले पहिरन प्रतिरोध, कम्प्रेसिभ बल, र आयामी स्थिरता विशेषता मिश्र धातु स्टील्स चयन गर्दछ। गर्मी उपचारले विरूपण बिना लाखौं दोहोरिने मुद्राङ्कन प्रभावहरू सहन गर्न सामग्रीको कठोरता क्यालिब्रेट गर्दछ। राम्ररी टेम्पर्ड पञ्चिङ कम्पोनेन्टहरूले किनाराको तीखोपनलाई लामो समयसम्म कायम राख्छन्, धातु प्रवाह व्यवहारमा सुधार गर्छन् र माइक्रो-चिपिङको प्रतिरोध गर्छन्।

गर्मी उपचार गुणस्तरले सीधै दीर्घकालीन मोल्ड जीवनलाई असर गर्छ। गुफा, पंच, र काम गर्ने सतहहरूमा समान कठोरता वितरणले तनाव एकाग्रतालाई रोक्छ जसले अन्यथा प्रारम्भिक थकान निम्त्याउँछ। पीस, तार काट्ने, र उच्च परिशुद्धता CNC मिलिङ स्थिर घर्षण व्यवहार समर्थन गर्न सतह ज्यामिति परिष्कृत। प्रेस र्यामले तलतिर बल लागू गर्दा इन्सर्टहरू, प्लेटहरू र ब्याकिङ संरचनाहरूको सही सिटले लोड एकरूपता स्थापना गर्दछ।

गाईड पिलर प्रणालीहरूले मोल्ड क्लोजिङमा दिशात्मक शुद्धता निर्धारण गर्दछ। उच्च परिशुद्धता बुशिङहरूले नियन्त्रित ठाडो आन्दोलनलाई अनुमति दिन्छ, डाइ मिसालाइमेन्टलाई रोक्छ जसले burrs, द्रुत उपकरण पहिरन, वा स्क्र्याप निम्त्याउँछ। स्प्रिङ्स र नाइट्रोजन सिलिन्डरहरूले स्ट्रिपिङ बललाई विनियमित गर्दछ, बाहिर निकालिएका भागहरूलाई ज्यामिति स्थिरता कायम राख्न मद्दत गर्दछ। सुदृढीकरण प्लेटहरूले मोल्ड आधारमा प्रभाव ऊर्जा वितरण गर्दछ, निरन्तर उच्च-गति उत्पादनको क्रममा संरचनात्मक दीर्घायुलाई समर्थन गर्दछ।

उद्योगहरूका लागि जहाँ सहिष्णुता कडा रहन्छ, डाइ क्लियरेन्स वा पंच पङ्क्तिबद्धतामा मिनेट विचलनले हजारौं चक्रहरूमा अस्थिरता उत्पन्न गर्न सक्छ। फलस्वरूप, उचित संरचना डिजाइनले स्थिर आयामी आउटपुट, कम मर्मत, र लगातार मुद्रांक प्रदर्शन सुनिश्चित गर्दछ।

कसरी मुद्रांकन शुद्धताले कम्पोनेन्ट ज्यामिति, पुनरावृत्ति, र प्रक्रिया स्थिरतालाई प्रभाव पार्छ

आयामी शुद्धता स्ट्याम्पिङ मोल्ड क्षमता को एक परिभाषित कारक हो। निरन्तर उत्पादन चक्रमा मोल्डले गुहा ज्यामिति, पंच पङ्क्तिबद्धता, र डाइ क्लियरेन्सलाई कसरी निरन्तर रूपमा कायम राख्छ भनेर प्रदर्शन निर्धारण गरिन्छ। प्रत्येक मुद्रांकन प्रक्रियाले संचित पहिरन ढाँचाहरू उत्पादन गर्दछ; तसर्थ, मोल्ड डिजाइनले दीर्घकालीन परिचालन तनावहरूको पूर्वानुमान गर्नुपर्छ।

सहिष्णुता अनुशासन उत्पादन अनुरूपको लागि केन्द्रीय छ। महत्वपूर्ण खण्डहरूमा केवल केही माइक्रोनको भिन्नताहरूले मोड्ने कोणहरू, प्वाल स्थितिहरू, फ्ल्यान्ज प्रोफाइलहरू, र समतलतालाई असर गर्ने व्यवहारलाई परिवर्तन गर्न सक्छ। उच्च-गति सञ्चालनको क्रममा, उपकरण इस्पात सतहहरू पाना धातुसँग घर्षण सम्पर्कको सामना गर्छन्, जसले सतहको नरमपन र स्नेहन मार्गहरूलाई स्थिरताको मुख्य निर्धारक बनाउँछ।

प्रगतिशील मुद्रांकन मोल्डहरूले यस आवश्यकतालाई बढावा दिन्छ। क्रमबद्ध रूपमा धेरै स्टेशनहरू मिलाएर, प्रत्येक गठन चरण सही स्ट्रिप फिडिङ र सटीक चरण प्रगतिमा निर्भर गर्दछ। यदि एक स्टेशन यसको अभिप्रेत ज्यामितिबाट विचलित हुन्छ भने, अन्तिम उत्पादनले संचयी त्रुटिहरू प्रदर्शन गर्न सक्छ। स्थानान्तरण मोल्डहरूलाई सिङ्क्रोनाइज गरिएको भाग आन्दोलन चाहिन्छ, अर्थात् पंच स्थान र लिफ्ट संयन्त्रहरूले सहज यात्रा मार्गहरू कायम राख्नुपर्छ।

डाइ क्लियरेन्सले कतरनको समयमा धातुको पानाको फ्र्याक्चर व्यवहारलाई असर गर्छ। अत्यधिक क्लियरेन्सले burrs र खराब किनारा गुणस्तर प्रेरित गर्दछ, जबकि अपर्याप्त क्लियरेन्सले पंच वेयरलाई गति दिन्छ। जब ठीकसँग क्यालिब्रेट गरिन्छ, क्लियरेन्सले न्यूनतम उपकरण लोडको साथ सफा कतरण प्रदान गर्दछ। पंच कुनाको त्रिज्या डिजाइनले मोल्ड र भाग भित्र तनाव एकाग्रता स्तरलाई पनि असर गर्छ।

सटीकताले गहिरो रेखाचित्र प्रक्रियाहरूमा मोटाई वितरणलाई नियन्त्रण गर्दछ। मुक्का र डाई बीचको सन्तुलित दबाबले चाउरी पर्न, च्यातिन वा पातलो हुनबाट रोक्छ। सुचारु वक्रता आवश्यक पर्ने अपरेसनहरू बनाउनको लागि, मोल्डको सतह समाप्त र सम्पर्क स्थिरताले प्रत्येक आउटपुट कम्पोनेन्टको दृश्य गुणस्तर निर्धारण गर्दछ।

विश्वव्यापी उत्पादन आपूर्ति शृङ्खलाहरूमा, पुनरावृत्तिले परिभाषित गर्दछ कि स्ट्याम्पिङ मोल्डले भिन्नता बिना उच्च-भोल्युम अर्डरहरू कायम राख्न सक्छ। उच्च परिशुद्धता मोल्ड इन्जिनियरिङ तसर्थ ब्याचहरू, उत्पादन लाइनहरू, र प्लान्ट स्थानहरूमा स्थिरताको माग गर्ने उद्योगहरूको लागि अपरिहार्य हुन्छ।

कसरी इन्जिनियरिङ मूल्याङ्कन, मर्मत अभ्यास, र उत्पादन योजनाले मोल्ड जीवनचक्रलाई प्रभाव पार्छ

स्ट्याम्पिङ मोल्डको जीवनचक्र यसको डिजाइनले मात्र होइन व्यवस्थापन अभ्यासहरूद्वारा पनि प्रभावित हुन्छ। कमिसन गर्नु अघि उचित मूल्याङ्कन, सञ्चालनको क्रममा नियमित मर्मतसम्भार, र पहिरन घटकहरूको संरचित प्रतिस्थापनले दीर्घकालीन स्थिरतामा योगदान पुर्‍याउँछ।

पूर्व-उत्पादन प्रमाणीकरणको क्रममा, आयामी जाँचहरूले गुहाको शुद्धता, पंच ठाडोपन, डाइ क्लियरेन्स वितरण, र मार्गनिर्देशन प्रणाली सहजता पुष्टि गर्दछ। प्लेटहरू बीचको फिट-अप सटीकताले लोड अन्तर्गत समान दबाव वितरण सुनिश्चित गर्दछ। इन्जिनियरहरूले बुर अवस्थाहरू, ट्रान्जिसनहरू गठन गर्ने, भाग रिलीज गर्ने व्यवहार, र स्ट्रिप फिडिङ विश्वसनीयताको मूल्याङ्कन गर्न परीक्षण मुद्राङ्कन सञ्चालन गर्छन्। यदि विसंगतिहरू देखा पर्छन् भने, काम गर्ने सतहहरू, कोण राहतहरू, पंच किनाराहरू, वा पायलट स्थितिहरूमा राम्रो समायोजन गरिन्छ।

परिचालन चक्रको समयमा मर्मतमा लुब्रिकेशन, पंच किनारा निरीक्षण, वसन्त प्रतिस्थापन अन्तरालहरू, र बन्धन कम्पोनेन्टहरू कडा पार्ने समावेश छ। पहिरनको प्रारम्भिक संकेतहरू पहिचान गर्नाले अप्रत्याशित विफलताहरू कम गर्दछ। गाईड स्तम्भहरूको अनुगमन पङ्क्तिबद्धता र सहजताले परिशुद्धतामा सम्झौता गर्न सक्ने कोणीय बहावलाई रोक्छ। आजका कारखानाहरूले प्रायः स्ट्रोक गणना, प्रतिस्थापन चक्र, र दोष प्रवृत्तिहरू ट्र्याक गर्न उत्पादन लगहरू प्रयोग गर्छन्।

पञ्चहरू, इन्सर्टहरू र स्ट्रिपर्सहरू जस्ता पहिरनहरू गणना गरिएको प्रतिस्थापन तालिकाहरू पालना गर्छन्। रेग्राइन्डिङले ज्यामिति संरक्षण गर्दा सेवा जीवन विस्तार गर्दछ। जब रिग्राइन्डिङ अपर्याप्त हुन्छ, नयाँ इन्सर्टहरूले शुद्धता पुनर्स्थापना गर्दछ। नाइट्राइडिङ वा PVD कोटिंग्स जस्ता सतही उपचारहरूले घर्षण कम गर्छ र पहिरन प्रतिरोधलाई बलियो बनाउँछ, उच्च-गति वा उच्च-लोड अवस्थाहरूमा स्ट्याम्पिङ स्थिरतामा सुधार गर्छ।

उत्पादन योजनाले मोल्ड दक्षतालाई पनि आकार दिन्छ। उपयुक्त संरचना चयन गर्दै - एकल-प्रक्रिया, प्रगतिशील, स्थानान्तरण, वा कम्पाउन्ड-निर्धारित गर्दछ कि आउटपुट गति अर्डर भोल्युम र भाग जटिलतासँग पङ्क्तिबद्ध छ कि छैन। प्रेस मेसिनमा मोल्ड क्षमता मिलाउन सन्तुलित बल वितरण सुनिश्चित गर्दछ र ओभरलोडिंगबाट बच्न सकिन्छ।

राम्रोसँग व्यवस्थित मोल्डहरूले लामो परिचालन जीवन, कम स्क्र्याप दरहरू, र हजारौं वा लाखौं स्ट्रोकहरूमा स्थिर अनुरूपता प्रदान गर्दछ। खरीद विभागहरूका लागि, जीवनचक्र व्यवस्थापन बुझ्नेले आपूर्तिकर्ता क्षमताहरूको मूल्याङ्कन गर्न र दीर्घकालीन परिचालन लागत दक्षता प्रक्षेपण गर्ने आधार प्रदान गर्दछ।

कसरी निर्माण टोलीहरूले औद्योगिक प्रयोगको लागि स्ट्याम्पिङ मोल्डहरू चयन, मूल्याङ्कन र समस्या निवारण गर्छन्

निर्माण टोलीहरू उत्पादन उद्देश्यहरूसँग मोल्ड विशिष्टताहरू पङ्क्तिबद्ध गर्ने चयन मापदण्डमा निर्भर हुन्छन्। स्ट्याम्पिङ मोल्डहरू मूल्याङ्कन गर्न पाना-मेटल विशेषताहरू, कम्पोनेन्ट ज्यामिति, सहिष्णुता, र प्रेस-मेसिन अनुकूलताको विश्लेषण आवश्यक छ। प्रत्येक भागको गठन आवश्यकताहरूले एक प्रगतिशील, स्थानान्तरण, वा एकल-प्रक्रिया मोल्ड उपयुक्त छ कि छैन भनेर निर्धारण गर्दछ।

खराब मेल खाने मोल्ड प्रकारहरू उत्पादकतामा बाधा पुर्‍याउँछन्। उदाहरणका लागि, धेरै चरणहरू आवश्यक पर्ने उच्च-जटिलता कम्पोनेन्टहरू प्रगतिशील संरचनाहरूबाट लाभ उठाउँछन्, जबकि ठूला संरचनात्मक भागहरूलाई स्थानान्तरण कन्फिगरेसनहरू आवश्यक पर्दछ। साधारण प्वालहरू वा कटौतीहरूले लागत दक्षताको लागि एकल-प्रक्रिया स्टेशनहरू प्रयोग गर्न सक्छन्। इन्जिनियरहरूले उपयुक्त क्लियरेन्स र पंच बल निर्धारण गर्न धातुको मोटाई, तन्य शक्ति, र झुकाउने विशेषताहरूको मूल्याङ्कन गर्नुपर्छ।

उत्पादनको समयमा समस्या निवारणमा बुर समस्याहरू, भाग विरूपण, सामग्री वसन्त-ब्याक विचलन, वा फीडिङ मिसालाइनमेन्ट समावेश हुन्छ। Burrs सामान्यतया गलत क्लियरेन्स वा पंच पहिरन संकेत गर्दछ। विरूपण अक्सर असन्तुलित दबाव वितरण वा गलत डाइ सतहहरूको परिणाम हो। स्प्रिङ-ब्याकलाई ज्यामिति, ट्रान्जिसन वा झुकाउने कोणहरू बनाउनको लागि समायोजन आवश्यक हुन्छ। खुवाउने समस्याहरू स्ट्रिप गाइड मिसाइलमेन्ट, पायलट अशुद्धता, वा असंगत सामग्री कुण्डली गुणहरूबाट उत्पन्न हुन्छ।

इन्जिनियरहरूले प्रत्येक मोल्ड, रेकर्डिङ परिमार्जनहरू, नवीकरण अन्तरालहरू, र परिचालन तथ्याङ्कहरूको लागि कागजातहरू राख्छन्। विस्तृत लगहरूले ट्रेसिबिलिटीलाई समर्थन गर्दछ र दीर्घकालीन अनुकूलनलाई अनुमति दिन्छ। उत्पादन मापन गर्दा, टोलीहरूले विभिन्न बिरुवाहरूमा प्रतिकृति उत्पादन सुनिश्चित गर्न मोल्ड आदानप्रदानको मूल्याङ्कन गर्दछ। मानकीकरण कम्पोनेन्टहरू जस्तै गाइड स्तम्भहरू, स्प्रिङहरू, र बोल्टहरूले भाग प्रतिस्थापनको समयमा भविष्यवाणी गर्ने क्षमता बढाउँछ।

आन्तरिक अडिटहरूले कठोरता एकरूपता, संरचनात्मक बन्धन स्थिरता, गुहा ज्यामिति स्थिरता, र स्ट्रिप यात्रा मार्गहरू जाँच गर्दछ। यी अभ्यासहरूले स्ट्याम्पिङ मोल्डहरू निरन्तर उच्च-गति सञ्चालनहरूमा पनि स्थिर रहने सुनिश्चित गर्दछ।

तल स्ट्याम्पिङ मोल्ड चयन र अनुप्रयोगमा दुई सामान्य सन्दर्भित प्रश्नहरू छन्:

Q1: विभिन्न धातु पानाहरूको लागि डाइ क्लियरेन्स कसरी चयन गरिन्छ?
A1: डाइ क्लियरेन्स पाना मोटाई, तन्य शक्ति, र गठन विशेषताहरु मा निर्भर गर्दछ। कडा सामग्रीहरूलाई पंच थकान रोक्नको लागि थोरै ठूलो क्लियरेन्स चाहिन्छ, जबकि नरम धातुहरूले क्लिनर कतरनको लागि कडा खाली ठाउँहरू प्रयोग गर्न सक्छन्। इन्जिनियरहरूले सामान्यतया पाना मोटाईको 3-12% सम्मको क्लियरेन्स प्रतिशतहरू सन्दर्भ गर्छन्, अवलोकन गरिएको बुर स्तरहरू, पंच पहिरन प्रगति, र किनारा विरूपण प्रवृत्तिहरूमा आधारित समायोजन।

Q2: किन प्रगतिशील मोल्ड शुद्धताले अन्तिम भाग जाँचहरूलाई असर गर्छ?
A2: प्रगतिशील ढाँचाहरू सटीक चरण-फिडिङमा निर्भर हुन्छन्, प्रत्येक स्टेशनले त्यसपछिको गठन चरणहरूलाई प्रभाव पार्छ। यदि एउटा स्टेसन प्रोफाइलमा विचलित हुन्छ भने, फिडिङ मिसालाइनमेन्ट वा ज्यामिति त्रुटिहरू स्ट्रिपमा जम्मा हुन्छन्। यसले स्थितिगत अशुद्धता, आयामी बहाव, वा अपूर्ण गठनमा जान्छ। सबै स्टेशनहरूमा निरन्तर शुद्धताले प्रत्येक चरणलाई उच्च मात्रामा सुसंगत भागहरू उत्पादन गर्दै अर्को चरणलाई पूरक बनाउँछ।

स्ट्याम्पिङ मोल्ड चयन र समस्या निवारणको लागि विस्तृत प्राविधिक समझ, संरचनात्मक जागरूकता, र लगनशील प्रक्रिया अवलोकन आवश्यक छ।

निष्कर्ष र सम्पर्क खण्ड

औद्योगिक मुद्रांकन सटीक, स्थायित्व, र परिचालन स्थिरता संग ईन्जिनियर गरिएको मोल्ड मा निर्भर गर्दछ। सामाग्री चयन र संरचनात्मक अखण्डता देखि आयामी शुद्धता, जीवनचक्र व्यवस्थापन, र प्रक्रिया समस्या निवारण सम्म, मोल्ड इन्जिनियरिङ् को प्रत्येक तत्व लगातार गठन परिणाम मा योगदान गर्दछ। लामो उत्पादन रनहरूमा विश्वसनीयता खोज्ने निर्माताहरू निरन्तर दबाबमा ज्यामिति कायम राख्ने मोल्डहरूमा निर्भर हुन्छन्। खरीद टोलीहरूले मूल्याङ्कन मापदण्डहरू बुझेर लाभ उठाउँछन् जसले राम्रो इन्जिनियर गरिएका मोल्डहरूलाई अस्थिरहरूबाट अलग गर्दछ।

बलियो मोल्ड समाधान चाहिने संगठनहरूको लागि,LEO औद्योगिक कं, लिमिटेडउन्नत ईन्जिनियरिङ् क्षमताहरू र कडा प्रक्रिया नियन्त्रण द्वारा समर्थित निर्माण विशेषज्ञता प्रदान गर्दछ। प्राविधिक विनिर्देशहरू प्राप्त गर्न, उद्धरण अनुरोध गर्नुहोस्, वा अनुकूलन मोल्ड विकासबारे छलफल गर्नुहोस्,हामीलाई सम्पर्क गर्नुहोस्थप परामर्शको लागि।
